眾所周知，我們在做VOCs治理工程時，會根據現場工況及調試情況確定最終的風量，雖與設計風量無較大偏差，但過程需要風量調節，平衡好各個收集點位的收集效果和系統風壓平衡。VOCs末端治理設備會根據環境調節風機風量，風機風量常用的控制方法一般有風門控制方式和變頻調速控制方式。

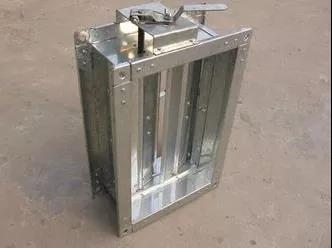

風門風量控制技術其實就是指按照滿足實際需求最大設計風量選擇風機型號，在風機額定風速運行條件下使用擋風板、閥門等控制管道截面積來調節氣體的流量。

相較于風門控制風量，利用變頻調速方式控制風機風量的方案有以下幾方面的優勢：

1）變頻調速方式在風量要求較小時轉速較低，風量要求較大時轉速較高，風機不是一直全功率運行，無功功率消耗小，所以更加節能；

2）變頻調速方式省略了機械式的風量控制結構，降低了機械故障率；

3）變頻調速方式的速度調節范圍更大、速度調節精度更高、速度調節更平滑；

4）采用變頻調速方式電動機的起動電流更小，起動過程更平緩，可以實現電動機軟起動。

因此，下面詳細講講風機變頻器控制：

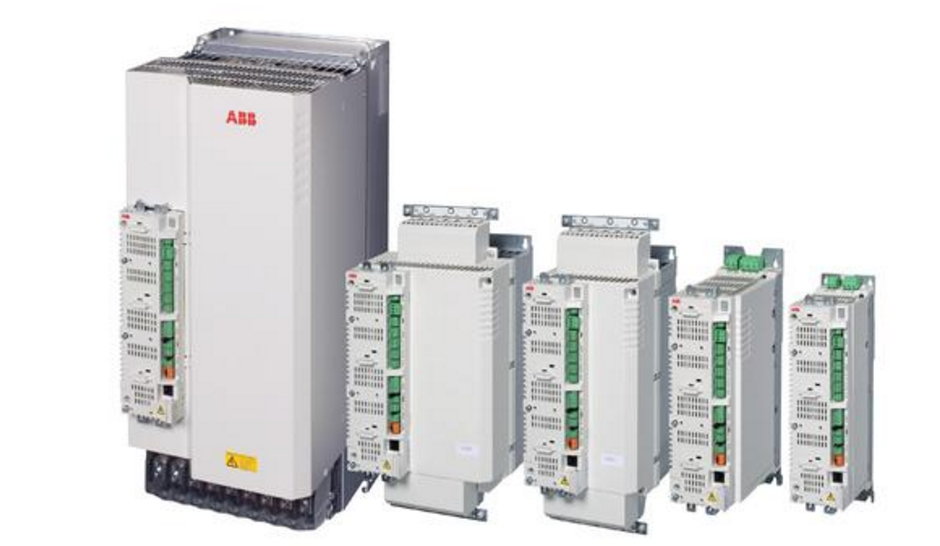

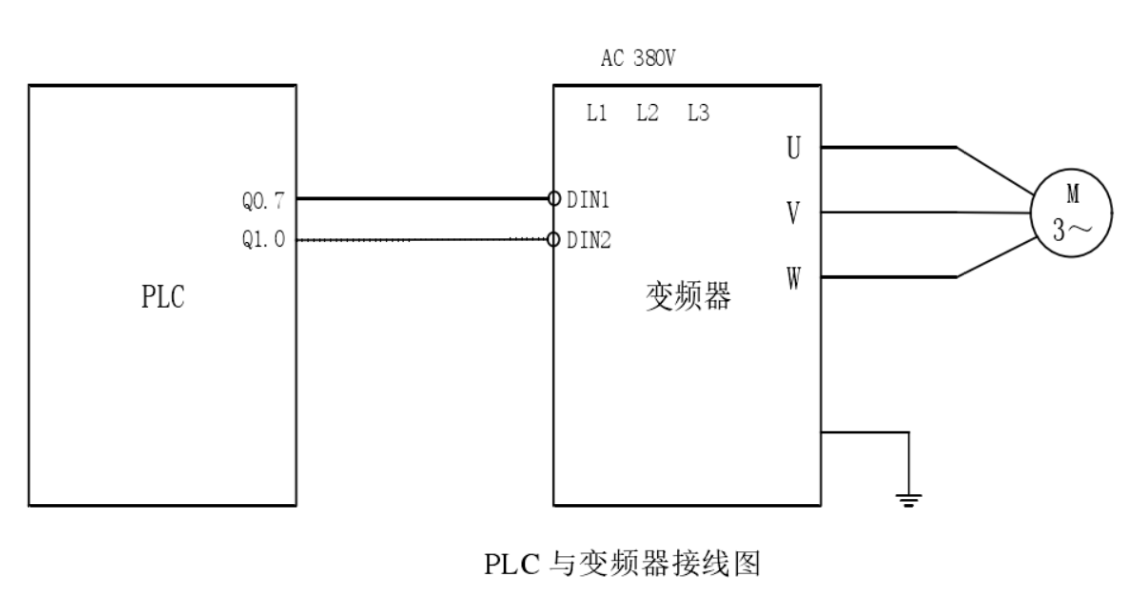

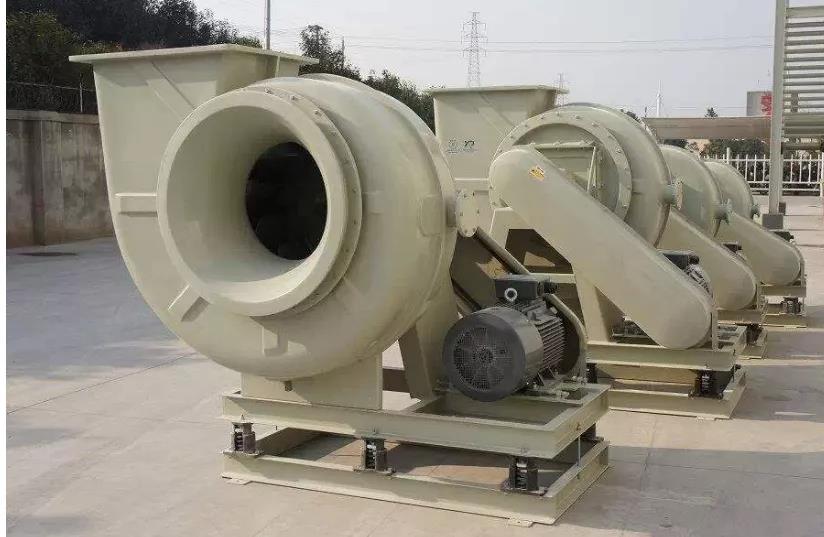

泵和風機都是常見的流體類負載。因為流體類負載低速運轉時的功率遠遠小于高速運轉時的功率，所以采用變頻器調節這類負載的轉速，有很好的節能效果，當然這也意味著流體類負載要注意轉速不能超過額定轉速。一般來說，流體類負載變頻器調節轉速既可以選擇專用型變頻器，也可以選擇通用型變頻器。舉個例子，某項VOCs治理工程，綜合各方面的考慮，選用了西門子的 MM420 變頻器，考慮到工業現場的復雜環境，采用抗干擾性強、響應速度快的多頻段控制方式。西門子 S7-200PLC 與 MM420變頻器之間的連接如下圖所示：

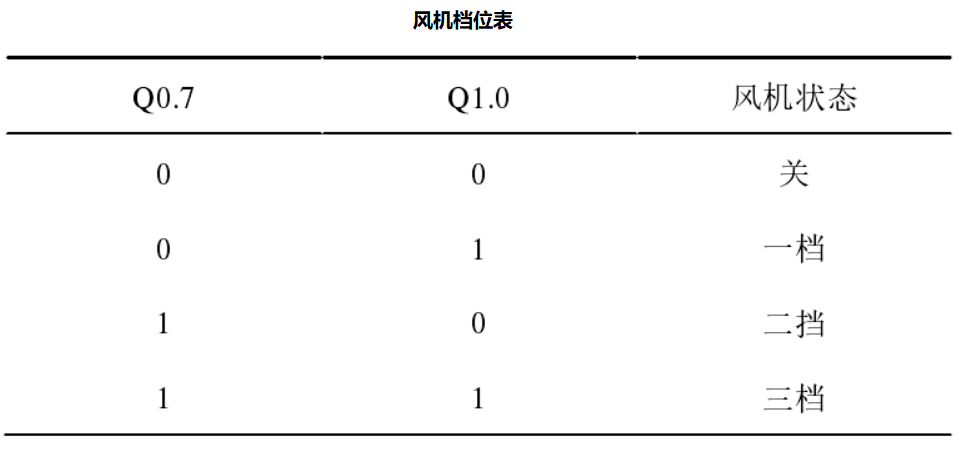

PLC 數字量輸出端子 Q0.7、Q1.0 分別與變頻器的數字輸入端口 DIN1、DIN2 相連，設計PLC 組合輸出端口 Q1.0、Q0.7 的狀態，將風機風量分為 3 檔調節，如下表所示，這樣就完成了一項VOCs廢氣治理工程的變頻風機控制（含編程邏輯）。
